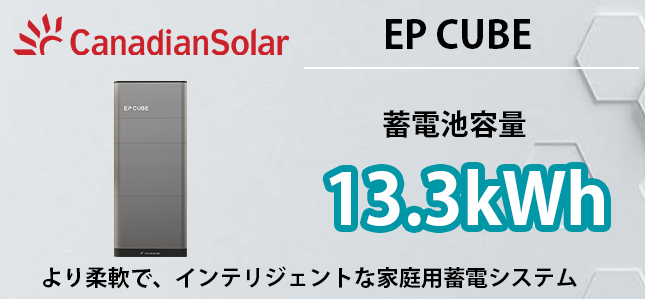

EP CUBE

ハイブリッド蓄電システム

製品概要

その他

• 製品仕様
• 型番 [TÜV版]: EP Cube HES-JP1-613G
• 型番 [JET版]: EP Cube HES-JP2-613G
• 蓄電池ユニット
• 電池セル: リチウムイオン二次電池
• 蓄電池公称容量: 13.3 kWh
• 太陽光発電入力(DC)
• MPPT回路数: 4
• 定格入力電圧: 360 V
• 最大入力電圧: 450 V
• 入力運転電圧範囲/MPPT電圧範囲: 60 V-450 V
• 最大入力電流: 16 A/回路 × 4
• 最大短絡電流: 20 A/回路 × 4
• 最大入力電力: 3 kW/回路 × 4
• 太陽光発電変換効率 ※2: 96%以上
• 系統連系入出力(AC)
• 相数(電気方式): 単相3線式
• 変換方式: 自励式電圧型電流制御方式
• 定格入出力有効電力(太陽電池含): 5.6 kW(力率0.95時) / 5.9 kW(力率1.0時)
• 入出力定格電圧: 202 V
• 入出力定格周波数: 50 Hz/60 Hz
• 定格出力時力率: 0.95
• 出力電流ひずみ率: 総合5%以下、各次3%以下
• 自立出力(AC)
• 電気方式: 単相3線式
• 変換方式: 自励式電圧型電圧制御方式
• 最大出力: 5.9 kVA
• 定格出力電圧: 202 V/101 V
• 保護
• 単独運転検出: 受動的方式・新型能動的方式(JEM 1498準拠)
• 直流地絡検出: あり
